矿用风门控制用电控装置能在不改变现有风门设施结构情况下安装使用。设备安装后，风门能满足反风要求，在矿井停电情况下可靠人力开闭风门，安装方便，便于维护，动作灵活，安全可靠。

矿用风门控制用电控装置结构的组成：

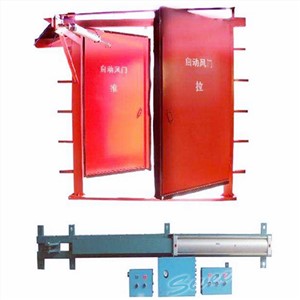

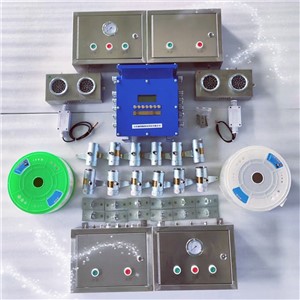

矿用隔爆兼本安型风门自动控制装置由自动控制箱，按钮，红外线传感器，磁控开关，语音箱及液压系统或气动系统组成。

矿用风门控制用电控装置工作原理：

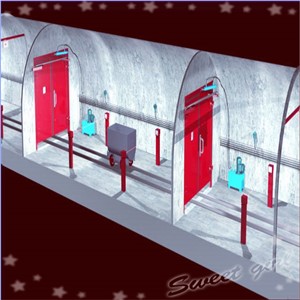

全自动风门控制装置采用红外线开关传感器作为检测器，在风门的两端分别形成一条不可见的监视线，当A门有人或车辆经过时，红外线检测发出触发信号，气动控制箱（液压泵站）通电电磁阀工作，A门的气缸（液压缸)工作，打开A风门，同时B门的气缸（液压缸）闭锁上B门。风门上装有风门开闭状态传感器，检测风门的开、闭状态、在开门时位置传感器为语音箱提供触发信号，语音箱开始语音提示，当A风门打开时，A门的声光语音箱提示语音为“风门打开请注意安全”；B门同时语音提示“前方风门打开，请稍后”。待Z后一个行人或车辆通过红外开关传感器后，经过适当延时（可以根据需要设定），A门的气缸（液压缸）关闭风门，风门报警语音和红灯关闭，绿灯长亮。另外还设置了两个解除闭锁开关，在紧急情况下，当有人按下解除闭锁的开关或主机开关时，主机断电，全系统停止工作，靠人力可以推开风门。这个功能主要是为了特殊情况下两道风门需要同时打开时使用。按下解除闭锁按钮后，要恢复自动控制必须先按下主机按钮关闭主机，然后再按主机按钮重新开机。
